Производство проточных горизонтальных воздухосборников

Горизонтальные проточные воздухосборники для систем отопления и теплоснабжения.

Проточные воздухосборники применяются в системах отопления и теплоснабжения зданий и сооружений, вентиляционных установок и др.

Проточные воздухосборники предназначены для отделения воздуха (воздушных пузырьков)  из теплоносителя (горячей воды). Таким образом предотвращается возможность образования «воздушных пробок» в трубопроводах подачи теплоносителя, что повышает эффективность и надежность работы систем теплоснабжения в целом.

Проточные воздухосборники бывают горизонтального и вертикального типа.

  Горизонтальные проточные воздухосборники.

  Горизонтальный проточный воздухосборник представляет собой сосуд цилиндрический формы с приваренными по торцам плоскими или эллиптическими днищами. Теплоноситель через штуцер подвода поступает в объем проточного воздухосборника, где происходит отделение пузырьков воздуха. Удаление воздуха производится через штуцер, расположенный в верхней части второго (по ходу теплоносителя)  днища. Далее теплоноситель отводится из проточного воздухосборника через соответствующий штуцер в нижней части днища.

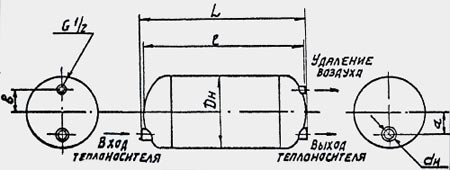

  Горизонтальный проточный воздухосборник с эллиптическими днищамиГоризонтальный проточный воздухосборник с эллиптическими днищами



Технические характеристики проточных горизонтальных воздухосборников А1И 017.000, А1И 017.000-01, А1И 017.000-02, А1И 017.000-03 с эллиптическими донышками.

Обозначение

проточного

горизонтального

воздухосборника

 Условный   диаметр трубопровода

подвода теплоносителя, мм



Предельный расход теплоносителя через проточный воздухосборник, т/ч

Макси-мальное рабочее давление в системе, МПа, (кгс/см2)

Размеры, мм

Масса, кг

Dн

L

E

dн

a

b

А1И 017.000

  15; 20

  25; 32

     3,3

1,2 (12)

159

446

402

26,8

50

54

5,9

А1И 017.000-01

  25; 32

  40; 50

    6,3

1,2 (12)

219

602

558

42,3

73

84

15,0

А1И 017.000-02

  40; 50

  65; 80

   10,0

1,2 (12)

273

714

670

60

90

110

22,7

А1И 017.000-03

 65; 80;

100

   13,8

1,2 (12)

325

832

788

89

100

125

36,7


Горизонтальные проточные воздухосборники с плоскими днищами А1И 019.000 – A1И 020.000

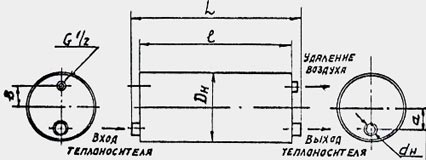

Горизонтальные проточные воздухосборники с плоскими днищамиГоризонтальные проточные воздухосборники с плоскими днищами

Технические характеристики горизонтальных проточных воздухосборников А1И 019.000 – A1И 020.000 с плоскими донышками

Обозначение

проточного

горизонтального

воздухосборника

Условный диаметр трубопровода подвода теплоносителя, мм

Предельный расход теплоносителя через проточный воздухосборник, т/ч

Макси-мальное рабочее давление в системе, МПа, (кгс/см2)

Размеры, мм

Масса, кг

Dн

L

E

dн

a

b

А1И 019.000

    15; 20

    25; 32

      3,3

0,6 (6)

159

396

358

25,8

45

45

6,6

А1И 019.000-01

    25; 32

    40; 50

      6,3

0,6 (6)

219

550

492

42,3

66

70

17,2

А1И 019.000-02

    40; 50

    65; 80

      10,0

0,6 (6)

273

674

596

60

84

95

27,7

А1И 019.000-03

    65; 80 100

      13,8

0,6 (6)

325

810

682

89

92

110

49,6

А1И 020.000

    15; 20

    25; 32

     3,3

1,2 (12)

159

400

362

26,8

45

45

7,3

А1И 020.000-01

    25; 32

    40; 50

     6,3

1,2 (12)

219

558

500

42,3

66

70

20,6

А1И 020.000-02

    40; 50

    65; 80

     10,0

1,2 (12)

273

686

608

60

84

95

34,8

А1И 020.000-03

    65; 80

   100

     13,8

1,2 (12)

325

824

696

89

92

110

56,6
