Производство проточных вертикальных воздухосборников

Вертикальные проточные воздухосборники для систем отопления и теплоснабжения.

Проточные воздухосборники применяются в системах отопления и теплоснабжения зданий и сооружений, вентиляционных установок и др.

Проточные воздухосборники предназначены для отделения воздуха (воздушных пузырьков)  из теплоносителя (горячей воды). Таким образом предотвращается возможность образования «воздушных пробок» в трубопроводах подачи теплоносителя, что повышает эффективность и надежность работы систем теплоснабжения в целом.

Проточные воздухосборники бывают горизонтального и вертикального типа.

Вертикальные проточные воздухосборники

Вертикальный проточный воздухосборник представляет собой вертикальный сосуд цилиндрический формы с приваренными по торцам плоскими или эллиптическими днищами. Теплоноситель через штуцер подвода поступает в объем проточного воздухосборника, где происходит отделение пузырьков воздуха. Подвод и отвод теплоносителя, а также удаление воздуха производится через соответствующие штуцера, расположенные в нижнем  днище. Верхний конец патрубка отвода воздуха введен во внутреннюю верхнюю часть проточного воздухосборника.

Вертикальные проточные воздухосборники с эллиптическими днищами А1И 018.000, А1И 018.001, А1И 018.002

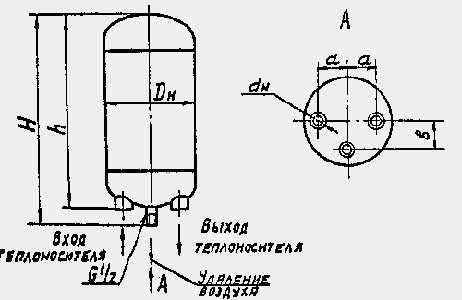

 Вертикальный проточный воздухосборник с эллиптическими днищамиВертикальный проточный воздухосборник с эллиптическими днищами

 Технические характеристики вертикальных проточных воздухосборников А1И 018.000, А1И 018.001, А1И 018.002 с эллиптическими донышками

Обозначение

вертикального

проточного

воздухосборника

Условный диаметр трубопровода подвода теплоносителя, мм

 Предельный расход  теплоносителя через  вертикальный  проточный воздухосборник, т/ч

Максимальное рабочее давление в системе, МПа (кгс/см2)

Размеры, мм

Масса, кг

Dh

H

h

dh

a

B

А1И 018.000

  40; 50; 65

       10,0

   1,2 (12)

273

640

520

57

70

100

18,3

А1И 018.001

65; 80; 100

       13,8

325

753

638

89

75

125

30,4

А1И 018.002

100; 150

       24,5

426

932

822

159

105

170

55,8



 Вертикальные проточные воздухосборники с плоскими днищами А1И 021.000 - А1И 022.000

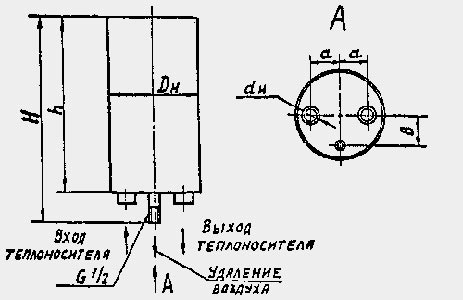

 Вертикальный проточный воздухосборник с плоскими днищамиВертикальный проточный воздухосборник с плоскими днищами



Технические характеристики вертикальных проточных воздухосборников А1И 021.000 - А1И 022.000 с плоскими донышками

Обозначение

вертикального

проточного

воздухосборника

Условный диаметр

трубопровода подвода

теплоносителя, мм

Предельный расход теплоносителя через вертикальный проточный воздухосборник, т/ч

Максимальное рабочее давление в системе, МПа (кгс/см2)

Масса,

кг

А1И 021.000

40; 50; 65

10

0,6

25,5

А1И 021.001

65; 80; 100

13,8

0,6

43,6

А1И 021.002

100; 150

24,5

0,6

87,0

А1И 022.000

40; 50; 65

10,0

1,2

30,7

А1И 022.001

65; 80; 100

13,8

1,2

52,2

А1И 022.002

100; 150

24,5

1,2

102,2
